各系统配置及技术说明：

箱体结构

1) 本设备由室体、真空系统、保护系统、电气控制系统等组成

2) 箱体采用机械设备制作、工艺、线条流畅，美观大方

3) 内箱材质为3mm厚不锈钢拉丝板经抛光处理，加强胫进行加固。外箱为1.2mm厚优质冷轧钢板经表面特殊处理后静电喷涂而成。

4) 门与门框之间采用密封材料及硅橡胶密封结构，密封、抗老化。

5) 箱内设有不锈钢活动样品架，可拆卸易清洗。

温度控制系统：

采用韩国进口"HM"品牌,数字显示控制器，产品采用综合的电磁兼容设计和人性化的菜单设计，使得设备操作完全傻瓜化，控温。高亮度宽视窗液晶显示，示值清晰、直观。微电脑智能控制，设定温度和时间后，仪表自行控制加热功率，并显示加热状态，控温精确而稳定。超温报警并自动切断加热电源。

安全保护系统：

1) 超温报警

2)       过电流保护

4)       快速熔断器

5)       接地保护

真空度自动控制功能
真空干燥箱采用模拟工程学的数字技术控制真空度，“手动控制"早已成为历史。您还认为在21世纪的手动杠杆操作的阀门可以精确控制真空度吗？真空干燥箱采用模拟工程学的数字技术控制真空度，通过电磁阀全自动数显控制的真空度，为您提供更加精确有效的真空度控制。通过面板，真空度显示范围从50Pa至100KPa，可调精度为1Pa。传感器采用电阻硅管压力传感器，从而保证了稳定的压力值，不受气流的影响，把稳定的压力值传给真空控制仪LED显示屏上。

真空系统

压力自动恒定控制，数字显示，显示单位为Pa

控制面板：进行人机对话的一个操作控制平台。装有压力显示仪表、抽真空电磁阀接口为KF25。

压力控制方式：自动控制，压力值可以设定，低真空度可达到100Pa。

压力测量及显示：采用上海“维科”数字式压力表，高精度压力传感器，控制精度高。

真空泵：德国”莱宝”品牌，D16C,极限压力高，振动小，噪音小，运行稳定 。

电器控制系统

1) 电气控制部分采用“正泰”交流接触器，热继电器

2) 其他元器件

3) 电气线路设计新颖，合理布线，安全可靠

4) 箱体中部为电气控制柜，方便于集中检查维修

技术参数：

电源电压：AC 380V±10%/50Hz±2%

输入功率：5KW

温度范围：100～500℃（高运行温度450℃）

温度波动度：±2℃

低真空度：100Pa

容积：125L

工作室尺寸（mm）：500（宽）*500（深）*500（高）

设备外尺寸（mm）：750（宽）*750（深）*1500（高）

载物托架：2块

备注：设备配置水冷却装置：起到局部将密封圈冷却，大大提高了密封圈的使用寿命，否则密封圈会被高温老化。

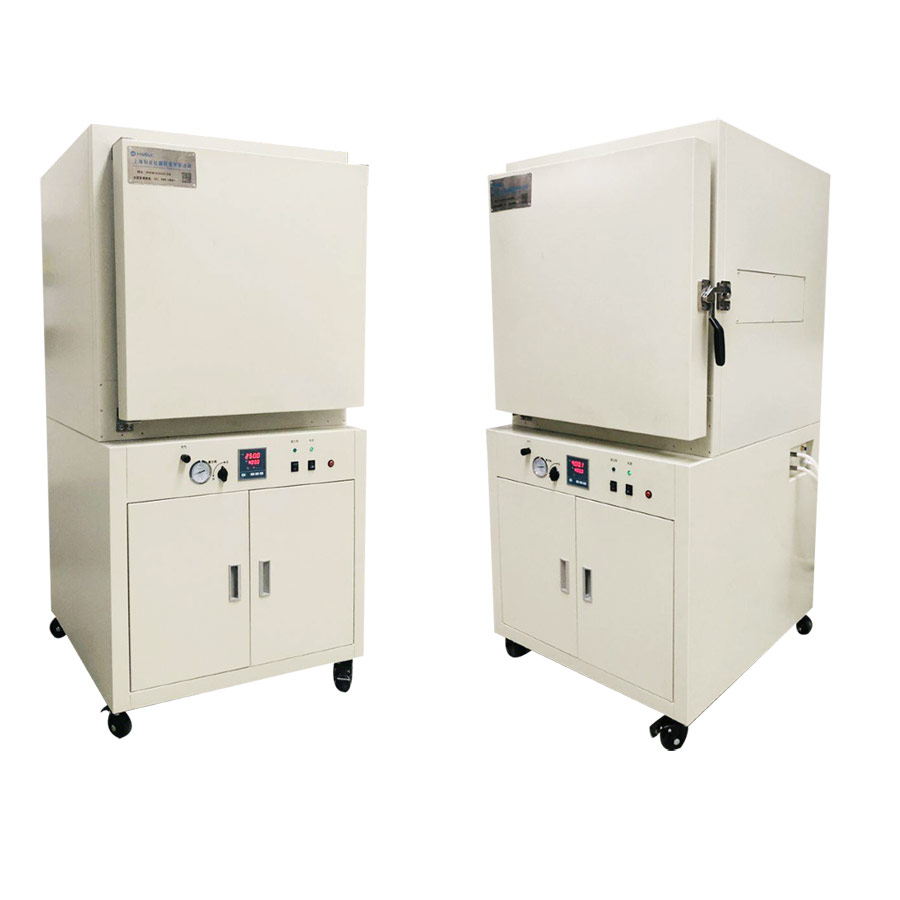

参考图：
